Ambit【黒】（NTT電話回線）｜ADSLモデム設定｜長野県のインターネットならJANIS

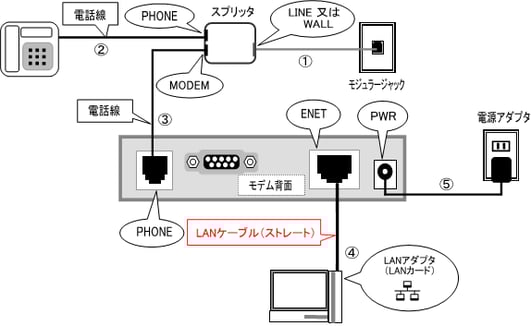

接続配線イメージ図

n-ambi

手順	方　法
準備	接続されている周辺機器（パソコン・電話機またはFAX機）の電源をすべて切り、取り外します。
①	スプリッタ～モジュラージャック間を、電話線で接続します。
②	電話機（またはFAX機）～スプリッタ間を、電話線で接続し、電話機（またはFAX機）の電源を入れます。
③	スプリッタ～モデム間を、電話線で接続します。
④	モデム～パソコン間を、モデム同梱のLANケーブル（ストレート）で接続します。
⑤	モデムの電源アダプタを接続します。 ( 電話のノイズ発生源になりますので、なるべく単独電源をご利用ください。）

表示	意　味
PWR	電源が入るとランプは点灯します。
ALM	通常は点灯しません。
LLK	ADSLモデムとパソコンが正常に接続されている時に点灯します。
LAC	データのやり取りをしていると点滅します。
WLK	正常に接続されている時に点灯します。
WAC	データのやり取りをしていると点滅します。
