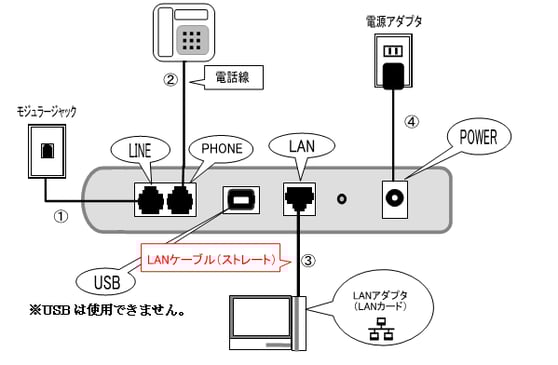

接続配線イメージ図
接続方法
| 手順 | 方 法 |
|---|---|
| 準備 | 接続されている周辺機器（パソコン・電話機またはFAX機）の電源をすべて切り、取り外します。 |
| ① | モデム～モジュラージャック間を電話線で接続します。 |
| ② | 電話機（またはFAX機）～モデム間を電話線で接続し、電話機（またはFAX機）の電源を入れます。 |
| ③ | モデム～パソコン間を、モデム同梱のLANケーブル（ストレート）で接続します。 |
| ④ | モデムの電源アダプタを接続します。 ( 電話のノイズ発生源になりますので、タコ足配線はお避けください。） |
モデムランプ表示
| 表示 | 意 味 |
|---|---|
| POWER | 電源が入るとランプは点灯します。 |
| STATES | 点灯：正常に接続されています。 点滅：リンク試行中あるいはリンク失敗です。 |
| ACTIVITY | 通常は点灯しません。 |
| LAN | 正常に接続されている時に点灯します。データのやり取りをしていると点滅します。 |
| USB | 通常は点灯しません。 |
