Comtrend CT-5071 / CB【黒】（有線放送回線）｜ADSLモデム設定

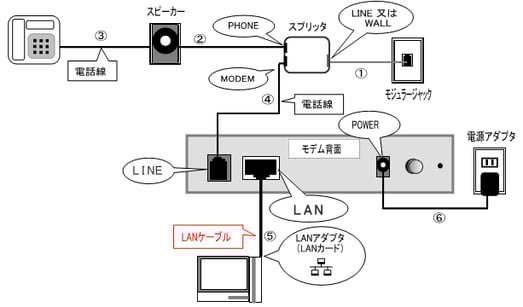

接続配線イメージ図

※モジュラージャックの対応がされていない有線放送へご加入の場合は、先にこちらをご覧下さい。

手順	方　法
準備	接続されている周辺機器（パソコン・電話機・スピーカーまたは分配器）の電源をすべて切り、取り外します。
①	スプリッタ～モジュラージャック間を、電話線で接続します。
②	スピーカー（または分配器）～スプリッタ間を、電話線で接続します。
③	電話機～スピーカー（または分配器）間を、電話線で接続します。
④	スプリッタ～モデム間を、電話線で接続します。
⑤	モデム～パソコン間を、モデム同梱のLANケーブル（ストレート）で接続します。
⑥	モデムの電源アダプタを接続します。 ( 電話のノイズ発生源になりますので、なるべく単独電源をご利用ください。）

表示	意　味
POWER	電源が入るとランプは点灯します。
ADSL LINK	局との接続が確立すると点灯します。接続が確立していない時は消灯します。
ADSL TX/RX	局との接続が確立すると点灯します。パケットの送受信で点滅します。
LAN LINK	パソコンとモデム間のLANケーブル（クロス）による接続が正常な場合に点灯します。
