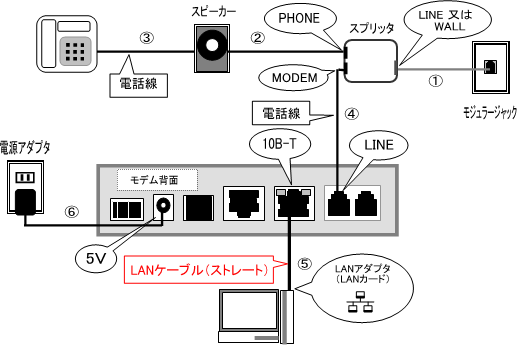

接続配線イメージ図
接続方法
※モジュラージャックの対応がされていない有線放送へご加入の場合は、先に こちら をご覧下さい。
| 手順 | 方 法 |
|---|---|
| 準備 | 接続されている周辺機器（パソコン・電話機・スピーカーまたは分配器）の電源をすべて切り、取り外します。 |
| ① | スプリッタ～モジュラージャック間を、接続します。 |
| ② | スピーカー（または分配器）～スプリッタ間を、電話線で接続します。 |
| ③ | 電話機～スピーカー（または分配器）間を、電話線で接続します。 |
| ④ | スプリッタ～モデム間を、電話線で接続します。 |
| ⑤ | モデム～パソコン間を、モデム同梱のLANケーブル（ストレート）で接続します。 |
| ⑥ | モデムの電源アダプタを接続します。 ( 電話のノイズ発生源になりますので、なるべく単独電源をご利用ください。） |
モデムランプ表示
| 表示 | 意 味 |
|---|---|
| PWR | 電源が入るとランプは点灯します。 |
| ACT | データのやり取りをしていると点滅します。 |
| LINK | 正常に接続されている時に点灯します。 |
